VPC-buiskoppeling 100-1070

Beschrijving

Materialen perfect verbonden

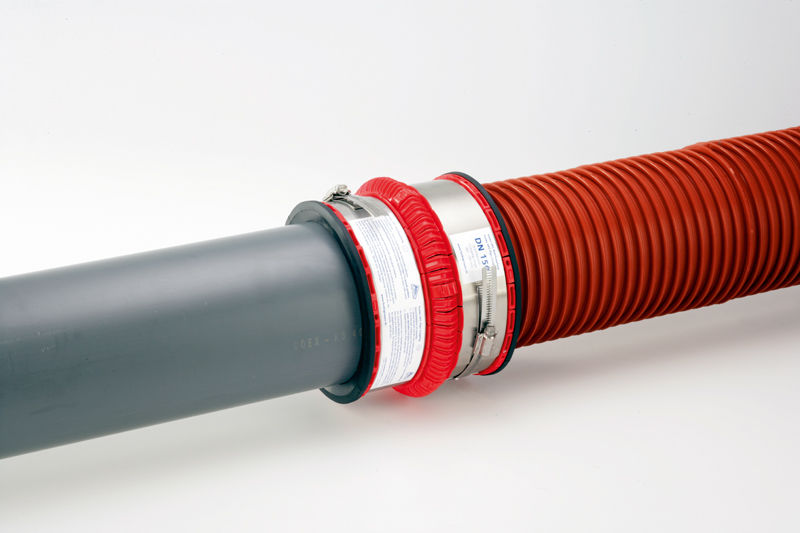

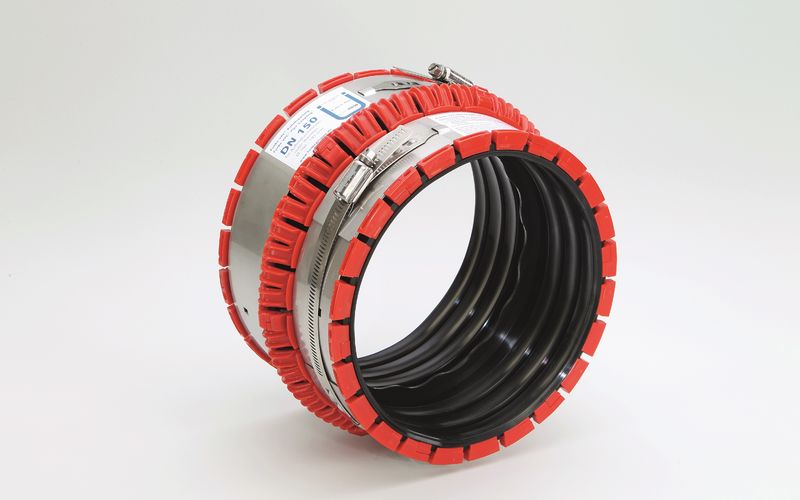

Dankzij de nieuwe FunkeVPC^®-buiskoppeling kunnen buizen met dezelfde nominale doorlaat, bestaande uit verschillende materialen, optimaal met elkaar worden verbonden, zelfs bij een verschil in buitendiameter. De VPC^®-buiskoppeling bestaat uit een reduceerbare afdichtingsmanchet van elastomeer, een centrisch reduceerbare fixeerkorf uit kunststof en twee banden van roestvrij staal. Deze banden staan in voor de krachtverdeling, zodat de diameters aan de twee zijden afzonderlijk en traploos kunnen worden aangepast.

Betrouwbare afdichting conform DIN EN 1610

De afdichtingsmanchet heeft een meervoudig, dubbel afdichtingsprofiel voor een betrouwbare afdichting conform DIN EN 1610. Het taps vervormbare middendeel en de aan beide zijden geïntegreerde bandgeleidingskanalen voor de roestvrij stalen banden, zorgen voor een centrische en traploze reductie bij de cilindrische uitlijning van de twee installatieoppervlakken. Op die manier wordt een gelijkmatige reductie over de hele omtrek gerealiseerd, waarbij het scharnierende middenstuk instaat voor een afzonderlijke reductie aan beide zijden van de buiskoppeling.

De VPC^®-buiskoppeling is verkrijgbaar in de volgende versies:

VPC- buiskoppeling DN 100 - 1070
VPC-buiskoppeling, olie- en benzinebestendig
VPC-buiskoppeling voor speciale oplossingen, VPC-adapter KB

Voordelen in de praktijk:

Snelle en eenvoudige montage
Hoge flexibiliteit
Lagere voorraadkosten
Gelijkmatige en centrische reductie, afzonderlijk aan elke zijde van de buiskoppeling
Extra compensatieringen overbodig tot VPC 382
Met DIBt-goedkeuring Z-42.5-450
Montagekoffer met toebehoren beschikbaar

Technische fiche

Nominale diameter:	VPC DN 100 tot 1070 : VPC 100 - OD-bereik: 102 - 133 mm VPC 125 - OD-bereik: 123 - 161 mm VPC 150 - OD bereik : 160 - 192 mm VPC 150B - OD bereik : 183 - 226 mm VPC 150BF - OD-bereik : 210 - 215 mm VPC 200K - OD-bereik : 183 - 226 mm VPC 200G* - OD-bereik : 200, 220 - 261 mm VPC 220 - OD-bereik : 218 - 261 mm VPC 250* - OD-bereik : 250, 270 - 320 mm VPC 270 - OD-bereik 270 - 320 mm VPC 275 - OD-bereik: 230 - 275 mm VPC 290 - OD-bereik : 240 - 290 mm VPC 310 - OD-bereik : 255 - 310 mm VPC 325 - OD-bereik : 265 - 325 mm VPC 345 - OD-bereik : 285 - 345 mm VPC 360 - OD-bereik : 295 - 360 mm VPC 382 - OD-bereik : 315 - 382 mm VPC 400 - OD-bereik : 330 - 400 mm VPC 415 - OD-bereik : 345 - 415 mm VPC 430 - OD-bereik : 360 - 430 mm VPC 455 - OD-bereik : 385 - 455 mm VPC 465 - OD-bereik : 395 - 465 mm VPC 485 - OD-bereik : 415 - 485 mm VPC 500 - OD-bereik : 430 - 500 mm VPC 520 - OD-bereik : 450 - 520 mm VPC 535 - OD-bereik : 465 - 535 mm VPC 555 - OD-bereik : 485 - 555 mm VPC 565 - OD-bereik : 495 - 565 mm VPC 590 - OD-bereik : 520 - 590 mm VPC 605 - OD-bereik : 520 - 590 mm VPC 625 - OD-bereik : 555 - 625 mm VPC 640 - OD-bereik : 570 - 640 mm VPC 660 - OD-bereik : 590 - 660 mm VPC 675 - OD-bereik : 605 - 675 mm VPC 690 - OD-bereik : 625 - 690 mm VPC 710 - OD-bereik : 640 - 710 mm VPC 730 - OD-bereik : 660 - 730 mm VPC 745 - OD-bereik : 675 - 745 mm VPC 765 - OD-bereik : 695 - 765 mm VPC 780 - OD-bereik : 710 - 780 mm VPC 805 - OD-bereik : 735 - 805 mm VPC 820 - OD-bereik : 750 - 820 mm VPC 835 - OD-bereik : 765 - 835 mm VPC 850 - OD-bereik : 780 - 850 mm VPC 870 - OD-bereik : 800 - 870 mm VPC 890 - OD-bereik : 820 - 890 mm VPC 905 - OD-bereik : 835 - 905 mm VPC 925 - OD-bereik : 855 - 925 mm VPC 940 - OD-bereik : 870 - 940 mm VPC 960 - OD-bereik : 890 - 960 mm VPC 980 - OD-bereik : 910 - 980 mm VPC 995 - OD-bereik : 925 - 995 mm VPC 1010 - OD-bereik : 960 - 1010 mm VPC 1030 - OD-bereik : 980 - 1030 mm VPC 1045 - OD-bereik : 995 - 1045 mm VPC 1070 - OD-bereik : 1020 - 1070 mm OD = Buitendiameter * * Inlusief excenterring voor het garanderen van een verbinding waarbij de waterlijn tussen beide buizen op gelijke hoogte blijft. Technische wijzigingen voorbehouden.
Goedkeuring/Norm:	DIBt-goedkeuring Z-42.5-450
Lengte:	150 mm (VPC100) 162 mm (VPC125 - VPC200K) 175 mm (VPC200G - VPC220) 200 mm (VPC250 - VPC1070)
Materiaal:	Spanband uit roestvrij staal 1.4301 (V2A) EPDM/SBR afdichtingsmanchet Polyamide fixeerkorf (rood)
Installatie-instructies:	Volgens montagehandleiding fabrikant
Installatievoorwaarden :	In overeenstemming met de instructies van de fabrikant
Toepassingsgebied:	Verbinding van buizen met gelijke nominale diameters, gemaakt van dezelfde of verschillende materialen.
Accessoires:	Voor VPC 275 tot VPC 995 is een tangentiële sleutel nodig voor een correcte installatie. Voor VPC 1010 tot VPC 1070 is een hybride-klemsysteem geïntegreerd voor installatie. Momentsleutel voor VPC 100 - 2400 Ratelset voor VPC 100 - 270 Dopsleutel voor VPC 100 - 150 Als alternatief is de complete set toebehoren verkrijgbaar in een montagekoffer.
Bijzonderheden:	Voor het verbinden van buizen met gelijke nominale diameters, bestaande uit verschillende of uit dezelfde materialen, maar met een verschillende uitwendige structuur (gegolfde, gladde of geribbelde buizen) Voor de verbinding van buizen met grote verschillen in de uitwendige diameter, maar met een identieke nominale diameter zijn geen extra compensatieringen nodig Traploze aanpassing aan beide zijden met permanente opvang van afschuifbelasting, getest conform DIN 4060 resp. DIN EN 295 Lekdicht tot 2,5 bar - getest door MPA (tot VPC 850) Lagere voorraadkosten: met een beperkt gamma wordt een breed spectrum aan toepassingen gedekt De reductie wordt centrisch, gelijkmatig en afzonderlijk aan iedere zijde van de buiskoppeling uitgevoerd (tweedimensionaal) De fixeerkorf en afdichtingsmanchet gedragen zich tijdens de diameteraanpassing positieneutraal, zodat het opstropen van of vouwvorming in het rubber wordt voorkomen Twee of vier roestvrijstalen spanbanden met kliksluiting zorgen voor een betrouwbare, snelle en gelijkmatige montage Door de constructie van de spanbanden en door het grote installatieoppervlak van de fixeerkorf (min. 60 mm breed) worden de krachten bij de diameteraanpassing gelijkmatig over de gehele omtrek van de buis verdeeld. Een kanaal aan beide zijden zorgt voor een betrouwbare spanbandgeleiding Meervoudig, dubbel afdichtingsprofiel aan beide zijden Groot, cilindrisch installatie- en afdichtingsoppervlak (60 mm per zijde)
